Vai trò và cấu tạo bơm thủy lực xe nâng người cắt kéo

Bơm thủy lực xe nâng người đóng vai trò là nguồn năng lượng trung tâm giúp chuyển hóa cơ năng thành áp suất chất lỏng mạnh mẽ. Thiết bị này đảm bảo sàn công tác vận hành lên xuống ổn định và duy trì sự an toàn tuyệt đối cho người lao động khi làm việc trên cao. Mê Kông Việt Nam sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và cách bảo trì bộ phận quan trọng này, giúp bạn làm chủ thiết bị một cách hiệu quả nhất.

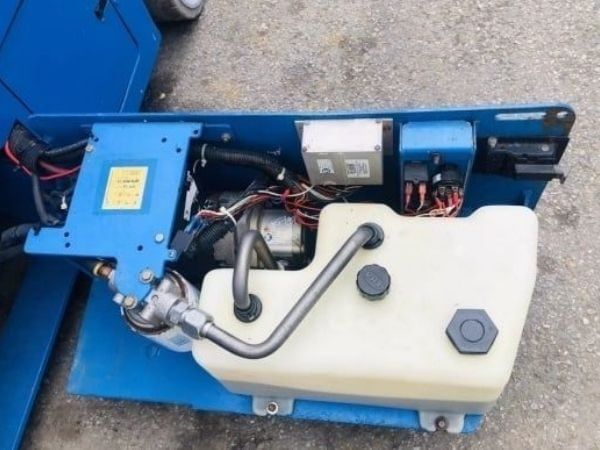

Vai trò và cấu tạo bơm thủy lực xe nâng người cắt kéo

Bơm thủy lực xe nâng người là gì? Vai trò trong vận hành của xe?

Bơm thủy lực xe nâng người là thiết bị cơ khí có nhiệm vụ chuyển đổi năng lượng cơ học (từ động cơ điện hoặc động cơ diesel) thành năng lượng thủy lực dưới dạng dòng dầu có áp suất cao. Dòng dầu áp suất cao này chính là "sức mạnh" truyền đến các xi lanh thủy lực, giúp sàn làm việc, cần nâng hoặc cánh tay boom thực hiện các thao tác nâng - hạ - xoay - di chuyển một cách chính xác và an toàn.

Vai trò cụ thể của bơm thủy lực trong xe nâng người

• Tạo lực nâng: Bơm duy trì áp suất dầu đủ lớn để xi lanh nâng đẩy sàn công tác lên cao.
• Điều khiển tốc độ: Lưu lượng dầu từ bơm quyết định tốc độ nâng/hạ và di chuyển ngang của thiết bị.
• Đảm bảo an toàn: Bơm phối hợp với van an toàn và van điều áp để ngăn hệ thống bị quá tải áp suất, bảo vệ người vận hành và thiết bị.
• Duy trì ổn định tải: Trong suốt quá trình làm việc ở trên cao, bơm duy trì áp suất ổn định giúp sàn công tác giữ nguyên vị trí, không bị rung lắc hay sụt xuống đột ngột.

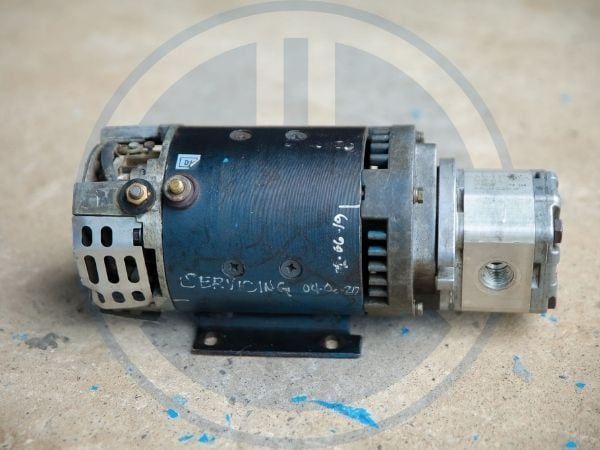

Định nghĩa và vai trò của bơm thủy lực

Cấu tạo bơm thủy lực xe nâng người cắt kéo

Xe nâng người cắt kéo (scissor lift) là dòng thiết bị phổ biến trong xây dựng, bảo trì công trình và kho bãi. Bơm thủy lực trên dòng xe này thường là bơm bánh răng hoặc bơm piston hướng trục với cấu tạo gồm các bộ phận chính sau:

Thân bơm thủy lực

Thân bơm thủy lực xe nâng người (pump housing/body) là vỏ ngoài bảo vệ toàn bộ cơ cấu bên trong. Thân bơm được chế tạo từ gang xám, nhôm đúc hoặc thép hợp kim chịu áp lực cao và chống ăn mòn tốt trong môi trường dầu thủy lực.

Thân bơm có độ chính xác gia công cao (dung sai cực nhỏ, thường ±0,01mm) để đảm bảo kín khít tuyệt đối, tránh rò rỉ dầu trong quá trình vận hành. Mặt ngoài thân bơm thường có các cổng kết nối đường hút dầu và đường đẩy dầu, đồng thời là nơi gắn các van và phụ kiện liên quan.

Trục bơm

Trục bơm (pump shaft) là chi tiết truyền động kết nối giữa động cơ dẫn động và cơ cấu tạo áp suất bên trong bơm. Trục bơm thường được chế tạo bằng thép hợp kim cứng, qua nhiệt luyện và mài chính xác để chịu được moment xoắn lớn và mài mòn trong thời gian dài.

Trục bơm được đỡ bởi các ổ lăn hoặc ổ trượt, đảm bảo quay êm ái, ít rung ồn. Đầu trục thường có khớp nối hoặc đầu ghép then để liên kết với động cơ điện.

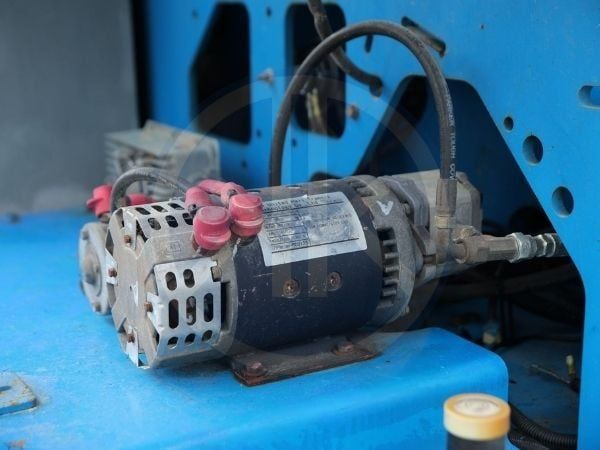

Cấu tạo thân và trục bơm thủy lực

Bộ phận tạo áp suất dầu

Đây là cơ cấu cốt lõi của bơm thủy lực xe nâng người, là nơi trực tiếp biến chuyển động quay thành áp suất dầu. Tùy theo loại bơm, bộ phận này có cấu tạo khác nhau:

• Bơm bánh răng: Cặp bánh răng ăn khớp quay ngược chiều nhau, tạo ra vùng giãn nở để hút dầu và vùng co lại để nén dầu.
• Bơm piston: Các piston bố trí theo vòng tròn (hướng trục) hoặc hướng kính, chuyển động tịnh tiến theo cam lệch tâm để tạo áp suất cao.
• Bơm cánh gạt: Roto có các cánh gạt co duỗi linh hoạt, trượt theo bề mặt stato elip để tạo buồng nén.

Van điều áp và van an toàn

Van điều áp (pressure control valve) và van an toàn (relief valve) là hai bộ phận không thể thiếu trong hệ thống bơm thủy lực xe nâng người, chịu trách nhiệm:

• Van điều áp: Duy trì áp suất làm việc ổn định trong hệ thống, đảm bảo xi lanh nâng hoạt động đúng lực quy định.
• Van an toàn: Tự động xả dầu về thùng khi áp suất hệ thống vượt ngưỡng cho phép, ngăn ngừa hiện tượng vỡ đường ống, hỏng xi lanh hoặc mất kiểm soát xe nâng.

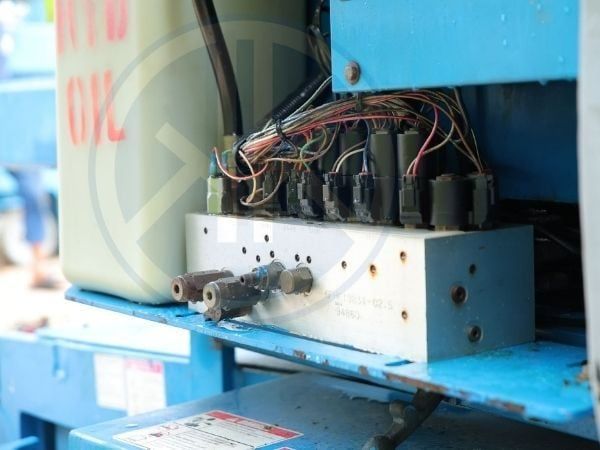

Van điều áp và van an toàn bơm thủy lực

Phớt làm kín và gioăng

Phớt làm kín (oil seal) và gioăng (gasket/O-ring) là các chi tiết cao su hoặc polyurethane đặt tại các vị trí nối ghép giữa thân bơm, nắp bơm và trục bơm thủy lực xe nâng người. Chức năng của chúng là ngăn dầu rò rỉ ra ngoài và ngăn không khí lọt vào bên trong. Phớt và gioăng là chi tiết hao mòn, cần được kiểm tra và thay thế định kỳ, đặc biệt khi phát hiện vết dầu loang ở chân bơm hoặc khu vực trục bơm.

Đường dầu thủy lực

Đường dầu thủy lực bao gồm đường hút (suction line) và đường đẩy (pressure/discharge line):

• Đường hút: Dẫn dầu từ thùng chứa vào bơm. Đường hút thường có lọc dầu thô (strainer) để loại bỏ tạp chất lớn trước khi vào bơm.
• Đường đẩy: Dẫn dầu áp suất cao từ bơm đến hệ thống van phân phối và xi lanh thủy lực. Đường đẩy cần chịu áp suất cao (thường 2150-3800 PSI tùy dòng xe).

Nguyên lý hoạt động của bơm thủy lực xe nâng người

Hệ thống bơm thủy lực xe nâng người vận hành dựa trên cơ chế biến đổi năng lượng vật lý. Bơm thực hiện quá trình hút dầu từ bình chứa, gia tăng áp suất và luân chuyển dòng dầu cao áp đến các van điều khiển và xi lanh và van điều khiển. Nhờ đó, xe nâng người có thể thực hiện thao tác nâng hạ và di chuyển một cách trơn tru, an toàn.

1. Giai đoạn hút dầu

Khi trục bơm bắt đầu quay (nhận động lực từ động cơ điện hoặc động cơ diesel), thể tích buồng hút bên trong bơm tăng lên đột ngột, tạo ra vùng áp suất thấp hơn áp suất khí quyển. Chênh lệch áp suất này "hút" dầu thủy lực từ thùng chứa qua đường ống hút, đi qua lọc dầu và đổ vào buồng hút của bơm.

1. Giai đoạn tạo áp suất (nén dầu)

Sau khi đầy dầu, buồng bơm chuyển sang giai đoạn nén: bánh răng, piston hoặc cánh gạt tiếp tục chuyển động, thu hẹp thể tích buồng chứa dầu. Dầu bị "ép" lại, áp suất tăng nhanh từ 0 lên đến mức làm việc định mức của hệ thống (thường 150–250 bar với xe nâng người cắt kéo tiêu chuẩn).

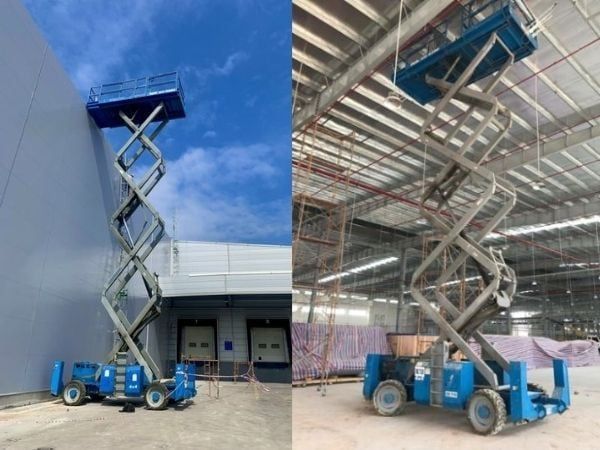

Nguyên lý hoạt động của bơm thủy lực trên xe nâng người

1. Giai đoạn đẩy dầu cao áp

Dầu sau khi được nén đến áp suất mục tiêu sẽ được đẩy qua cổng đẩy của bơm vào đường ống cao áp. Dòng dầu cao áp này đi qua hệ thống van phân phối, van điều khiển phương hướng, sau đó phân bổ đến từng xi lanh thủy lực tương ứng theo lệnh điều khiển của người vận hành.

1. Giai đoạn vận hành xi lanh

Dầu áp suất cao đi vào buồng xi lanh, tác động lên piston xi lanh, tạo ra lực đẩy tuyến tính cực lớn. Lực đẩy này truyền đến hệ thống cắt kéo hoặc boom, nâng sàn công tác và người làm việc lên đúng độ cao yêu cầu. Khi hạ xuống, dầu từ xi lanh được xả về thùng chứa qua đường hồi dầu, hoàn thành chu trình.

Các loại bơm thủy lực phổ biến trên xe nâng người

Tùy thuộc vào tải trọng nâng và thiết kế của từng hãng xe (như Genie, JLG, Haulotte...), các nhà sản xuất sẽ trang bị các dòng bơm khác nhau. Dưới đây là 3 loại bơm thủy lực xe nâng người phổ biến nhất:

• Bơm bánh răng: Thiết kế đơn giản, chi phí thấp, dễ bảo trì nên là lựa chọn phổ biến nhất trên xe nâng người cắt kéo tầm thấp và trung bình (cao đến 12–14m). Bơm bánh răng hoạt động ổn định ở áp suất 150-200 bar, phù hợp với môi trường công nghiệp thông thường.
• Bơm piston : Đây là loại bơm cao cấp, tạo được áp suất rất cao (250-40 bar) và hiệu suất thể tích vượt trội (trên 95%). Bơm piston thường xuất hiện trên xe nâng boom tầm cao, xe nâng người hạng nặng tải trọng lớn, hoặc các ứng dụng yêu cầu kiểm soát lưu lượng chính xác.
• Bơm cánh gạt: Bơm cánh gạt cho lưu lượng dầu đều và êm, độ rung ồn thấp hơn bơm bánh răng. Do đó, dòng bơm này phù hợp với các xe nâng người yêu cầu vận hành êm ái, ít rung ồn như xe nâng trong nhà xưởng, bệnh viện hoặc khu vực đòi hỏi môi trường yên tĩnh.

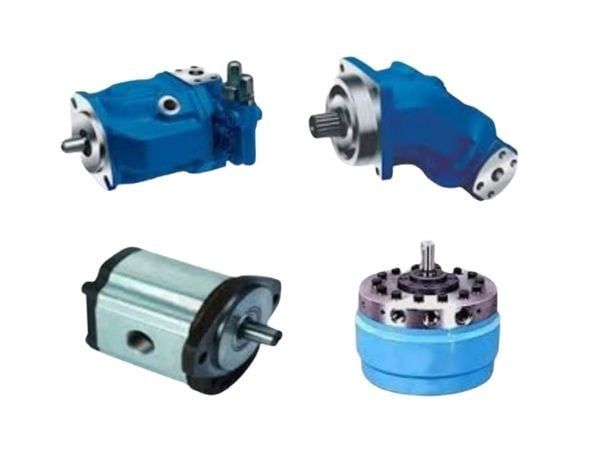

Các loại bơm thủy lực phổ biến trên xe nâng người

Hướng dẫn bảo trì bơm thủy lực xe nâng người

Việc bảo trì định kỳ là yếu tố bắt buộc để hệ thống bơm thủy lực xe nâng người luôn đạt trạng thái tốt nhất. Đội ngũ kỹ thuật tại Mê Kông Việt Nam khuyến nghị bạn thực hiện các bước chăm sóc sau:

1. Kiểm tra chất lượng và mức dầu thủy lực: Dầu thủy lực chính là "máu" của hệ thống. Hãy kiểm tra mắt trâu xem lượng dầu có đủ không. Nếu dầu bị đổi màu (chuyển sang màu sữa hoặc đen đục), bạn cần tiến hành thay dầu mới ngay lập tức để tránh mài mòn các chi tiết trong bơm.
2. Thay thế lọc dầu định kỳ: Lọc dầu giúp loại bỏ mạt sắt và cặn bẩn. Hãy thay lọc dầu theo đúng số giờ vận hành mà nhà sản xuất khuyến cáo để đảm bảo bơm luôn hút được dầu sạch.
3. Kiểm tra sự rò rỉ: Thường xuyên quan sát khu vực xung quanh thân bơm, các đầu nối và gioăng phớt. Nếu phát hiện dầu thấm ra ngoài, cần siết chặt lại các rắc co hoặc thay thế phớt làm kín mới.
4. Lắng nghe tiếng ồn bất thường: Trong quá trình vận hành, nếu bơm phát ra tiếng hú lớn, tiếng lạo xạo hoặc bị rung giật, rất có thể hệ thống đang bị lọt khí hoặc các bánh răng/piston đã bị mài mòn.
5. Bảo dưỡng bởi chuyên gia: Đối với các sự cố phức tạp như sụt áp hệ thống hay hỏng hóc bên trong cụm bơm, bạn không nên tự tháo lắp nếu không có chuyên môn sâu.

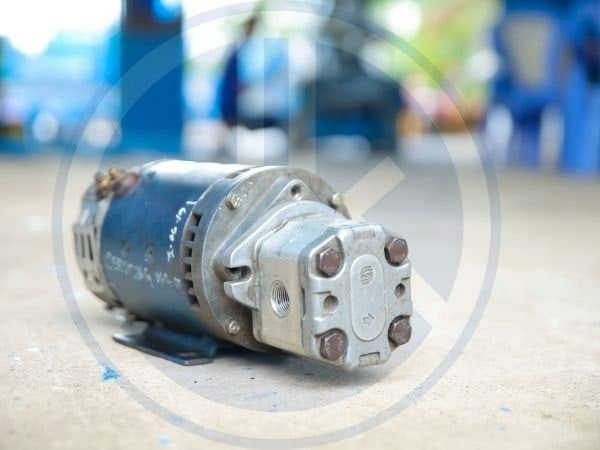

Hướng dẫn bảo trì bơm thủy lực trên xe nâng người

Bảng dưới đây tóm tắt các hạng mục quan trọng cần lưu ý khi bảo dưỡng bơm thủy lực xe nâng người:

Tổng kết lại, bơm thủy lực xe nâng người chính là bộ phận cốt lõi duy trì sức mạnh và độ chính xác cho mọi chuyển động của thiết bị. Chủ sở hữu cần thực hiện kiểm tra định kỳ và thay thế linh kiện kịp thời nhằm đảm bảo an toàn tuyệt đối cho nhân sự làm việc trên cao. Quý khách hàng hãy tin tưởng lựa chọn dịch vụ cho thuê xe nâng người chất lượng cao tại Mê Kông Việt Nam để nhận được sự hỗ trợ kỹ thuật chuyên nghiệp và hiệu quả nhất.
