Rơ le là gì? Chức năng, cấu tạo và ứng dụng trong xe nâng người

Rơ le (relay) là một chuyển mạch hoạt động bằng điện. Dòng điện chạy qua cuộn dây của rơ-le tạo ra một từ trường hút lõi sắt non làm thay đổi công tắc chuyển mạch. Dòng điện qua cuộn dây có thể được bật hoặc tắt, vì thế rơ-le có hai vị trí chuyển mạch qua lại.

Rơ le có dòng nhỏ thường được sử dụng phổ biến ở các bo mạch điều khiển tự động. Để đóng cắt những dòng điện lớn mà những hệ thống mạch điều khiển không thể trực tiếp can thiệp thì người ta sẽ sử dụng rơ le chuyên dụng để đóng cắt dòng điện cao. Rơ le có rất nhiều hình dáng và kích thước và chân cắm khác nhau.

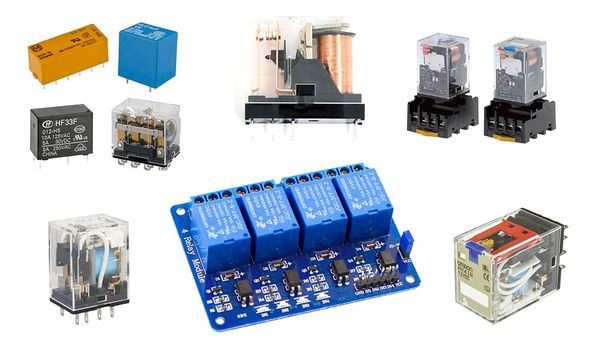

Các loại hình dáng rơ le sử dụng trong công nghiệp

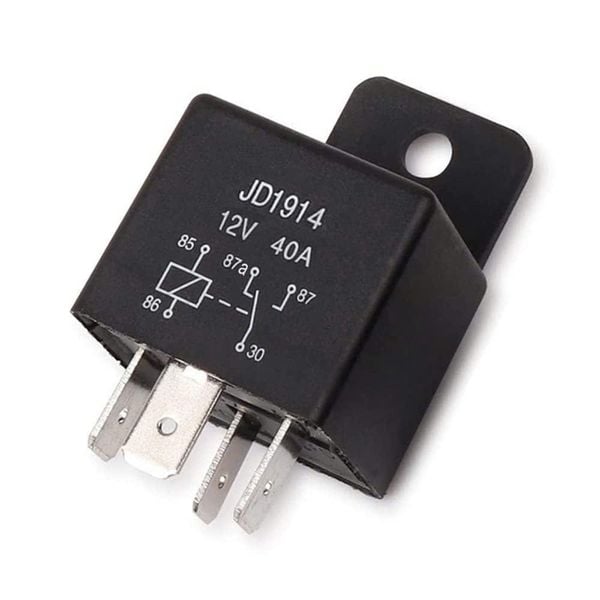

Ký hiệu các chân của rơ le

Các chân điều khiển của Relay

• Chân 85,86: là hai chân để cấp điện điều khiển hai cực âm (-) và cực dương (-).
• Chân 87a là chân COM (common): là chân chung là nơi kết nối đường cấp nguồn chờ, nó luôn được kết nối với 1 trong 2 chân còn lại. Còn việc nó kết nối chung với chân nào thì phụ thuộc vào trạng thái hoạt động của rơ le.

• 87a và 87 là hai chân chuyển đổi giữa NC và NO với chân 30:
• 87a là chân NC (Normally Closed): bình thường đóng, nghĩa là khi rơ le ở trạng thái OFF, chân 30 (COM) sẽ nối với chân này.
• 87 là chân NO (Normally Open): Khi rơ le ở trạng thái ON (có dòng chạy qua cuộn dây chân 85-86) thì chân 30 (COM) sẽ được nối với chân này. Kết nối 30 (COM) và 87a (NC) khi bạn muốn có dòng điện cần điều khiển khi rơ le ở trạng thái OFF. Và khi rơ le ON thì dòng này bị ngắt. Ngược lại thì nối 30(COM) và 87(NO).

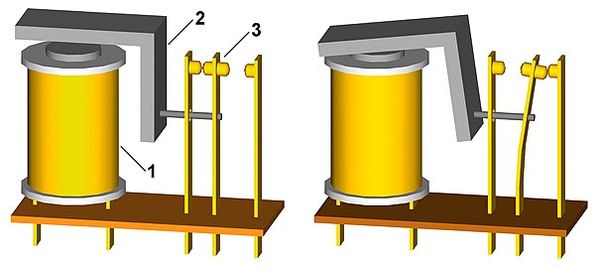

• Cấu tạo chính của một Rơ le điện cơ:

• Rơ le gồm nam châm điện (1), cần dẫn động (2) và các ngõ vào ra (3)
• Khi có dòng điện chạy ở cuộn dây nam châm điện (1), cơ năng làm đổi mạch lối ra từ ngõ “thường đóng” (normally closed, ngõ vẽ bên trên trong sơ đồ) sang ngõ “thường mở” (normally open).
• Các thanh đổi mạch có thể có lắp lẫy lò xo để quá trình đóng cắt diễn ra dứt khoát.



  Cấu tạo của rơ le điện

  Phân loại Rơ le:

  Có nhiều loại rơ le với nguyên lý và chức năng làm việc rất khác nhau. Do vậy có nhiều cách để phân loại rơ le. Phân loại theo nguyên lý làm việc gồm các nhóm:

• Rơ le điện cơ (rơle điện từ, rơle từ điện, rơle điện từ phân cực, rơle cảm ứng…)
• Rơ le nhiệt
• Rơ le từ
• Rơ le điện từ – bán dẫn, vi mạch
• Rơ le số
• Rơ le có tiếp điểm: loại này tác động lên mạch bằng cách đóng mở các tiếp điểm
• Rơ le không tiếp điểm (rơle tĩnh): loại này tác động bằng cách thay đổi đột ngột các tham số của cơ cấu chấp hành mắc trong mạch điều khiển như: điện cảm, điện dung, điện trở…

• Phân loại theo đặc tính tham số vào:

• Rơ le dòng điện
• Rơ le điện áp
• Rơ le công suất
• Rơ le tổng trở…

• Phân loại theo cách mắc cơ cấu:

• Rơle sơ cấp: loại này được mắc trực tiếp vào mạch điện cần bảo vệ
• Rơle thứ cấp: loại này mắc vào mạch thông qua biến áp do lường hay biến dòng điện.
• Phân theo nguyên lý tác động của cơ cấu chấp hành.

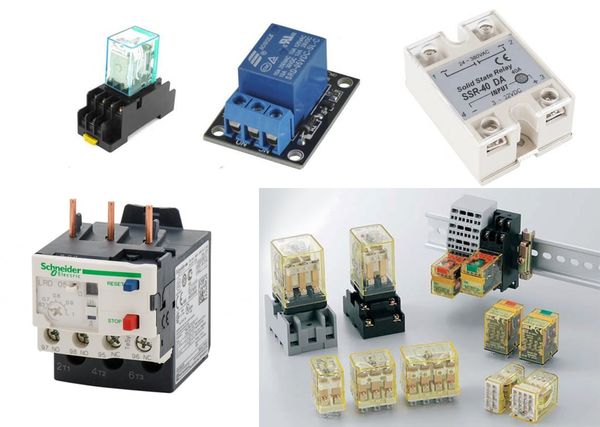

  Hình ảnh thực tế các loại rơ le

• Ứng dụng của rơ-le (relay )trong xe nâng người:

  Rơ le được dùng để chia tín hiệu đến nhiều bộ phận khác trong hệ thống sơ đồ mạch điện điều khiển của xe nâng người như:

• Là rơ le mở nguồn trên hệ thống điều khiển xe nâng người cắt kéo.

• Dùng để báo tín hiệu của chân bung chống lật, báo xe đang ở chế độ làm việc trên cao ở xe nâng người cắt kéo

• .Báo tín hiệu xe đang làm việc trên cao của xe nâng người dạng cần.

• Là thiết bị phụ kiện được lắp đặt dùng để ngắt nâng khi xe chạm các vật khi ở trên cao cho máy móc đảm bảo độ an toàn.

• Như vậy ta có thể thấy được chức năng của rơ le là làm chuyển tiếp mạch điện giúp làm đóng ngắt điện. Rơ le hiện được sử dụng rất nhiều trong ngành điện tử như: tủ lạnh, tủ điện, tủ điều khiển hay các loại máy móc công nghiệp. Hy vọng bài viết trên có thể giúp bạn đọc hiểu hơn về chức năng của rơ le.

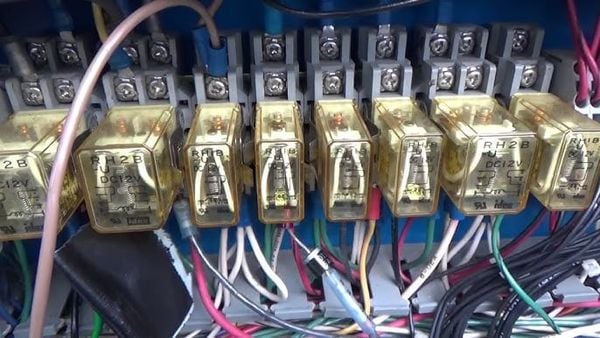

  Ứng dụng rơ le trong điện điều khiển của xe nâng người
