Cảm biến quá tải xe nâng người: Cách hoạt động và vai trò

Cảm biến quá tải xe nâng người giúp cảnh báo sớm và tự động giới hạn các thao tác nguy hiểm nhằm giảm thiểu rủi ro lật xe hoặc hư hỏng hệ thống nâng. Hiểu rõ nguyên lý hoạt động, dấu hiệu lỗi và cách bảo dưỡng cảm biến sẽ giúp xe nâng người vận hành ổn định, an toàn và bền bỉ hơn trong thực tế sử dụng.

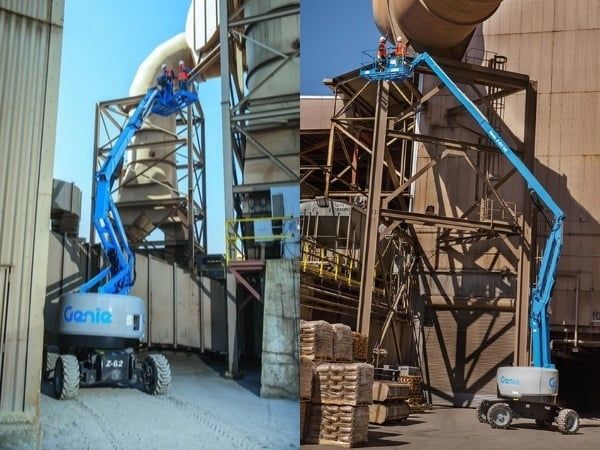

Cảm biến quá tải xe nâng người hoạt động như thế nào?

Cảm biến quá tải xe nâng người là gì? Thường được lắp ở đâu?

Cảm biến quá tải xe nâng người (hay còn gọi là cảm biến tải trọng, load cell) là bộ phận an toàn quan trọng giúp đo và kiểm soát tải trọng trong giỏ nâng. Khi trọng lượng vượt quá giới hạn cho phép, hệ thống sẽ phát cảnh báo hoặc tự động ngắt thao tác nâng để đảm bảo an toàn cho người vận hành và thiết bị.

Tùy theo thiết kế của từng hãng như Genie, JLG hay Haulotte, cảm biến quá tải có thể được lắp đặt ở các vị trí khác nhau như:

• Tại sàn hoặc khung đế giỏ nâng: Cảm biến lực được bố trí tại điểm kết nối giữa giỏ nâng và cần nâng để đo trực tiếp trọng lượng người và thiết bị bên trong giỏ.
• Trên xi-lanh nâng chính: Thường gặp ở xe nâng người cắt kéo, cảm biến sẽ đo áp suất dầu thủy lực trong xi-lanh và kết hợp với chiều cao nâng để tính toán tải trọng thực tế.
• Tại các chốt nối của cần nâng: Ở dòng boom lift, cảm biến được tích hợp tại các chốt chịu lực để ghi nhận áp lực tác động và phát hiện tình trạng quá tải một cách chính xác.

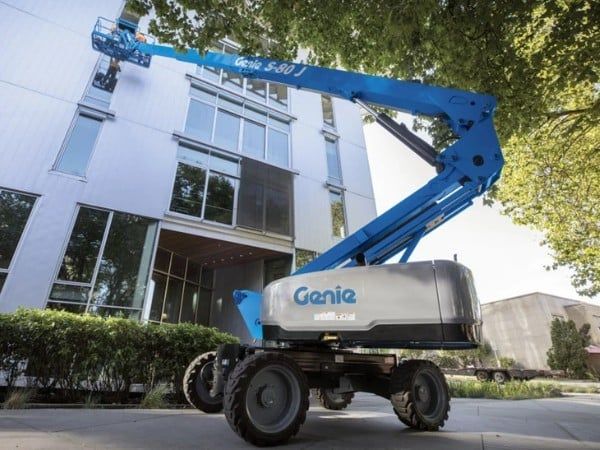

Khi trọng lượng vượt quá giới hạn cho phép, hệ thống sẽ phát cảnh báo

Nguyên nhân gây báo lỗi quá tải xe nâng người

Lỗi quá tải trên xe nâng người có thể xuất phát từ tải trọng thực tế vượt mức cho phép hoặc do hệ thống cảm biến, thủy lực gặp sự cố.

• Vượt quá tải trọng định mức: Số lượng người, vật liệu hoặc dụng cụ trên sàn thao tác vượt mức tải trọng cho phép của thiết bị.
• Phân bố tải trọng không đều: Tập trung vật nặng hoặc nhiều người đứng về một phía của sàn nâng, khiến cảm biến nhận diện tình trạng mất cân bằng và báo lỗi quá tải.
• Lỗi cảm biến quá tải: Cảm biến bị bụi bẩn, ẩm nước, oxy hóa hoặc hư hỏng kỹ thuật có thể khiến hệ thống đọc sai tải trọng.
• Sự cố hệ thống thủy lực: Áp suất dầu thủy lực bất thường do tắc nghẽn, rò rỉ hoặc lỗi van điều khiển cũng có thể làm hệ thống hiểu nhầm rằng xe đang hoạt động quá tải.
• Ảnh hưởng từ môi trường làm việc: Gió lớn, nền đất nghiêng hoặc bề mặt đặt xe không ổn định sẽ làm tăng tải trọng động tác động lên cần nâng và sàn thao tác.

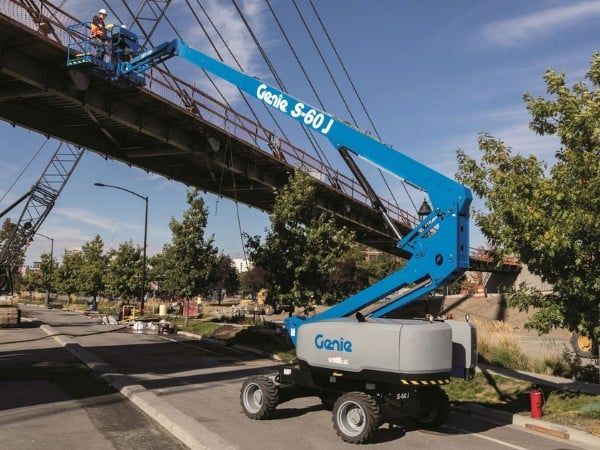

Phân bố tải trọng không đều có thể khiến cảm biến nhận diện sai, báo lỗi

Các loại cảm biến quá tải phổ biến hiện nay

Tùy theo cấu tạo và nguyên lý vận hành của từng dòng xe nâng người, hệ thống cảm biến quá tải sẽ được thiết kế khác nhau để đảm bảo khả năng giám sát tải trọng chính xác và ổn định. Hiện nay, các loại cảm biến dưới đây được sử dụng phổ biến trên xe nâng người cắt kéo và boom lift:

• Cảm biến áp suất thủy lực: Đây là loại phổ biến trên xe nâng người cắt kéo (Scissor Lift). Cảm biến sẽ đo áp suất dầu bên trong xi-lanh nâng, sau đó kết hợp với dữ liệu chiều cao làm việc để tính toán tải trọng thực tế trên sàn thao tác.
• Cảm biến tải trọng: Thường được trang bị trên xe nâng người dạng cần (Boom Lift). Thiết bị được lắp tại giỏ nâng hoặc các vị trí chịu lực trên cần nâng để đo trực tiếp lực nén, lực kéo và phát cảnh báo khi tải trọng vượt ngưỡng cho phép.
• Cảm biến độ nghiêng: Loại cảm biến này thường hoạt động cùng hệ thống cảm biến tải trọng nhằm kiểm soát độ ổn định của xe. Đối với boom lift, tải trọng an toàn sẽ thay đổi theo góc vươn cần, vì vậy cảm biến độ nghiêng giúp phát hiện nguy cơ mất cân bằng hoặc quá tải khi cần nâng vươn quá xa.

Cách hoạt động của cảm biến quá tải xe nâng người

Cảm biến quá tải hoạt động theo cơ chế giám sát tải trọng liên tục để đảm bảo xe nâng người luôn vận hành trong giới hạn an toàn. Nguyên lý hoạt động của hệ thống này thường gồm 3 bước chính sau:

• Đo lường tải trọng: Thiết bị sẽ chuyển đổi áp lực hoặc tải trọng thành tín hiệu điện để truyền về hệ thống điều khiển.
• Xử lý tín hiệu: Dữ liệu từ cảm biến được gửi đến bộ điều khiển trung tâm (ECU hoặc PLC) để phân tích và so sánh với mức tải trọng cho phép của thiết bị. Khi tải trọng tiến gần giới hạn an toàn, hệ thống sẽ kích hoạt đèn và còi cảnh báo để nhắc người vận hành.
• Ngắt thao tác khi quá tải: Nếu tải trọng vượt quá mức cho phép, hệ thống an toàn sẽ tự động khóa các chức năng nâng, hạ hoặc vươn cần nhằm tránh nguy cơ mất ổn định và lật xe.

Vai trò của cảm biến quá tải đối với an toàn xe nâng người

Cảm biến quá tải xe nâng người giúp kiểm soát tải trọng liên tục, hạn chế rủi ro tai nạn khi làm việc trên cao và bảo vệ toàn bộ hệ thống cơ khí, thủy lực của xe.

• Ngăn ngừa nguy cơ lật xe: Xe nâng người thường có trọng tâm cao nên rất dễ mất ổn định khi vượt quá tải trọng cho phép. Cảm biến sẽ phát hiện tình trạng quá tải và tự động khóa các thao tác nâng hoặc vươn cần để giữ thiết bị trong vùng cân bằng an toàn.
• Bảo vệ an toàn cho người vận hành: Khi xe hoạt động quá tải, nguy cơ gãy cần nâng, sập giỏ hoặc lật xe có thể xảy ra bất ngờ. Hệ thống cảm biến giúp giảm thiểu những sự cố nguy hiểm, bảo vệ người lao động khi làm việc trên cao.
• Cảnh báo kịp thời: Khi tải trọng đạt đến ngưỡng giới hạn, hệ thống sẽ kích hoạt đèn và còi cảnh báo để người vận hành nhanh chóng điều chỉnh hoặc giảm tải trước khi xảy ra sự cố.
• Bảo vệ hệ thống thủy lực và cơ khí: Việc kiểm soát tải trọng giúp hạn chế tình trạng bơm thủy lực, xi-lanh và các khớp cơ khí phải hoạt động vượt công suất, từ đó tăng tuổi thọ thiết bị và giảm chi phí sửa chữa, bảo trì.

Cách kiểm tra và bảo dưỡng cảm biến quá tải xe nâng người

Để xác định cảm biến có hoạt động bình thường hay không, có thể thực hiện các bước kiểm tra cơ bản sau:

• Kiểm tra trực quan: Quan sát tình trạng cảm biến, dây tín hiệu và giắc cắm xem có bị bụi bẩn, dầu mỡ, ẩm nước, oxy hóa hoặc đứt dây hay không.
• Kiểm tra nguồn điện và tín hiệu: Sử dụng đồng hồ vạn năng (VOM) để đo điện áp cấp nguồn và tín hiệu đầu ra của cảm biến. Nếu tín hiệu không thay đổi khi tải trọng thay đổi hoặc nằm ngoài thông số tiêu chuẩn của nhà sản xuất, cảm biến có thể đã bị lỗi.
• Kiểm tra chức năng cảnh báo tải: Có thể thử tải trong phạm vi an toàn theo đúng hướng dẫn của nhà sản xuất để kiểm tra khả năng cảnh báo và khóa chức năng nâng khi vượt ngưỡng tải trọng cho phép.

Bảo dưỡng định kỳ giúp cảm biến duy trì độ chính xác và kéo dài tuổi thọ hệ thống an toàn của xe nâng người.

• Vệ sinh định kỳ: Dùng chổi mềm hoặc khí nén để làm sạch bụi bẩn quanh cảm biến và khu vực lắp đặt. Không nên xịt nước áp lực cao trực tiếp vào cảm biến hoặc giắc điện để tránh chập mạch và hư hỏng linh kiện.
• Kiểm tra cơ cấu liên kết: Với các hệ thống sử dụng cơ cấu đòn bẩy, công tắc hành trình hoặc chốt truyền lực, cần kiểm tra độ linh hoạt của các khớp nối và bôi trơn đúng kỹ thuật nếu nhà sản xuất cho phép.
• Kiểm tra khả năng chống nước: Đảm bảo nắp bảo vệ, hộp điện và các đầu nối được đậy kín nhằm hạn chế nước mưa hoặc hóa chất xâm nhập gây oxy hóa, chập điện.
• Hiệu chuẩn cảm biến (Calibration): Sau thời gian dài sử dụng hoặc khi hệ thống có dấu hiệu báo tải không chính xác, nên thực hiện cân chỉnh lại cảm biến theo tiêu chuẩn kỹ thuật để đảm bảo độ chính xác và an toàn vận hành.

Kiểm tra định kỳ, vệ sinh đúng cách và hiệu chuẩn cảm biến quá tải xe nâng người theo khuyến nghị kỹ thuật sẽ giúp hệ thống hoạt động chính xác, hạn chế lỗi báo tải và giảm nguy cơ hư hỏng ngoài ý muốn. Nếu xe thường xuyên xuất hiện cảnh báo quá tải, người dùng nên kiểm tra sớm để tránh ảnh hưởng đến hiệu suất và tuổi thọ thiết bị.
