Xe nâng người có thắng tay không? Cấu tạo hệ thống di chuyển của xe nâng người

Xe nâng người có thắng tay không - Trong quá trình làm việc trên cao của các lĩnh vực xây dựng công nghiệp dân dụng, kho bãi, logistics và nhà máy,… Xe nâng người  là thiết bị quan trọng không thể thiếu, sử dụng xe nâng để nâng người, di chuyển và làm việc trên cao một cách nhanh chóng, dễ dàng, an toàn và hiệu quả. Tuy nhiên, kiến thức về xe nâng người, vai trò và cấu tạo của hộp số xe nâng không phải ai cũng biết rõ. Trong bài viết này, Mê Kông Việt Nam sẽ chia sẻ một số kiến thức cơ bản liên quan đến nguyên lý hoạt động, hệ thống di chuyển xe nâng người và trả lời cho câu hỏi xe nâng người có thắng tay không?

Nguyên lý hoạt động của xe nâng người

Cả xe nâng người điện và xe nâng người dùng động cơ đốt trong đều hoạt động dựa trên cùng một nguyên lý.

• Nâng người, hàng hóa, vật dụng và vật liệu,... được di chuyển linh hoạt từ một vị trí này sang một vị trí khác.

• Nâng người và hàng hóa từ vị trí thấp lên trên cao và ngược lại.

Quá trình nâng hạ và di chuyển của xe chủ yếu phụ thuộc vào cơ chế hoạt động của xi lanh đẩy và bánh răng. Nói một cách đơn giản, chức năng chính của xe nâng người là nâng hoặc hạ người có khối lượng giới hạn đến một độ cao cụ thể. Khi cần xe nâng người hoạt động, hệ thống sẽ kích hoạt bơm dầu thủy lực làm tăng lượng dầu được đẩy vào xi lanh nâng.

Khi đó, cơ cấu nâng bắt đầu đẩy lên cao, cơ cấu kim loại di chuyển, chúng được bôi trơn bằng mỡ chịu nhiệt và đi lên giúp sàn thao tác (được gắn trên cùng) nâng lên theo điều khiển của người vận hành.

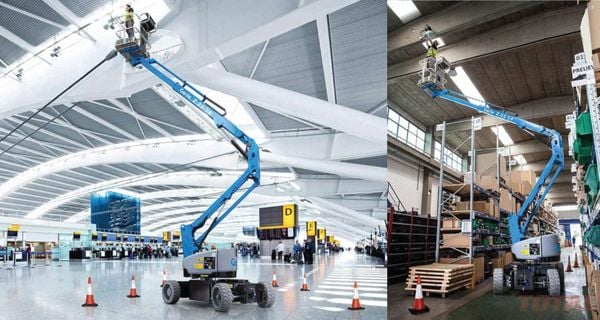

 Nguyên lý hoạt động của xe nâng người

Hệ thống cân bằng sàn thao tác tự động giúp khu vực sàn đứng làm việc luôn song song mới mặt đất. Bộ phận xilanh nghiêng ngả ra phía sau giúp sàn không bị lệch, như vậy mới đảm bảo an toàn trong suốt quá trình vận hành.

Khi sàn thao tác đạt đến độ cao mong muốn, việc bơm thêm dầu vào xilanh bị ngưng lại.

Khi bộ phận xilanh nâng hạ xuống và cơ cấu nâng di chuyển dần trở lại vị trí ban đầu.

Xe nâng người có thắng tay không?

Xe nâng người có thắng tay không? Xe nâng người không được trang bị hệ thống thắng tay, thay vào đó xe dùng hệ thống thắng thủy lực tự động để kiểm soát tốc độ. Xe nâng người thường có 03 chế độ: chạy nhanh (thỏ), chạy chậm (rùa) và chế độ chạy địa hình mấp mô.

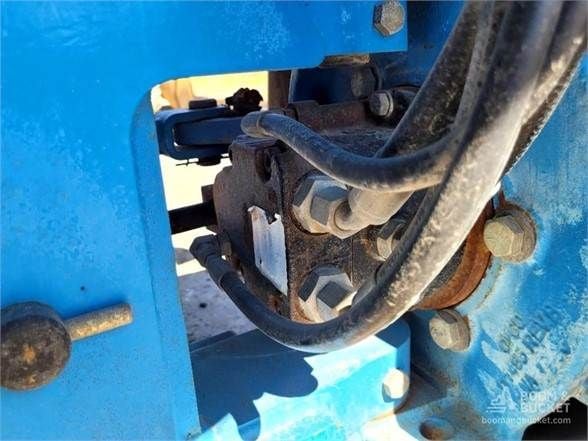

Giải đáp xe nâng người có thắng tay không?

Hệ thống chạy của xe nâng người có vai trò gì?

Hệ thống chạy của xe nâng người có vai trò quan trọng trong việc thay đổi các tỷ số truyền đều chỉnh áp suất nhớt từ bơm chạy gắn trên động cơ sao cho phù hợp với các điều kiện vận hành khác nhau. Chức năng chính của hệ thống chạy của xe nâng người là giúp xe vận hành mạnh mẽ, hiệu suất tốt hơn, tăng tốc nhanh hơn, di chuyển khi nâng hàng nặng và vượt dốc,...

Khi được khởi động và thực hiện các hoạt động như di chuyển hoặc leo dốc, xe cần những mức năng lượng khác nhau. Người vận hành sẽ xem xét để chuyển chế độ cho phù hợp, giúp xe nâng người hoạt động hiệu quả theo yêu cầu.

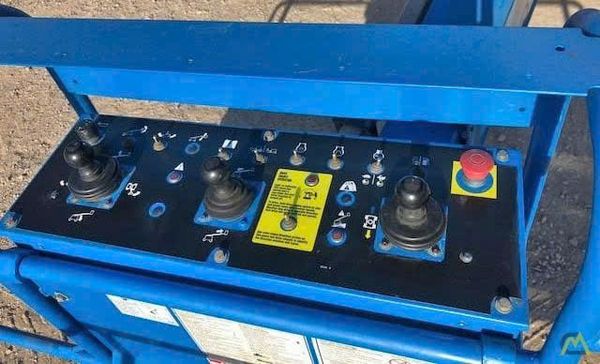

Bàn điều khiển trên lồng của xe nâng người

Hệ thống chạy trên xe nâng người chạy điện

Trên xe nâng người chạy điện, hệ thống chạy bao gồm motor điện hoặc thủy lực, hệ thống phanh và bộ bánh răng hành tinh. .

Tay điều khiển bằng điện tử được thiết kế để vận hành thiết bị, khi muốn điều chỉnh tốc đọ chạy, người vận hành phải sử dụng tay để đẩy tay điều khiển theo hướng di chuyển. Đẩy nhẹ nhàng, dùng lực vừa phải xe sẽ nhẹ nhàng di chuyển theo hướng người vận hành mong muốn. Xe nâng người chạy điện thường được ưu tiên sử dụng trên các xe nâng người làm ở khu vực có địa hình không phức tạp, có yêu cầu về khí thải, có sức nâng nhỏ.

Trong hệ thổng chạy này có sử dụng một bộ phận thắng tự động dừng thiết bị khi không tác động vào cần điều khiển.

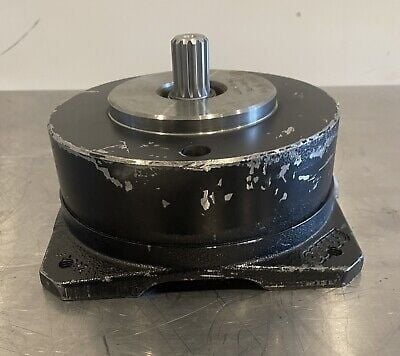

Bộ phận phanh (thắng) trong xe nâng người chạy điện

Xe nâng người chạy dầu

Trên xe nâng người chạy dầu, bơm chạy được gắn liền với khối động cơ, dùng để cấp nhớt cho hệ thống chuyển động khi di chuyển. Có sự khác biệt vè hệ thống chạy giữa xe nâng người chạy dầu và xe nâng người chạy điện. Mỗi loại có cấu tạo và cách hoạt động riêng biệt, dẫn đến sự khác biệt trong quá trình vận hành, bảo trì cũng như bảo dưỡng.

Cơ cấu chạy trong hệ thống di chuyển của xe nâng người

Bộ biến mô thủy lực được sử dụng trong hệ thống điều khiển để thực hiện việc ngắt và truyền chuyển động quay thủy lực. Hệ thống các bánh răng phức tạp kết hợp hệ thống thủy lực tạo ra các chế độ chạy cho xe.

Điều đáng chú ý là đều do máy tính toán, tự động điều khiển toàn bộ quá trình lựa chọn tỷ số truyền nhanh hay chậm dựa trên điều kiện vận hành của xe.

Cấu tạo của hệ thống chạy của xe nâng người

Cấu tạo của hệ thống chạy xe nâng người bao gồm ba bộ phận chính: bơm tổng thủy lực, bộ bánh răng hành tinh và bộ điều khiển điện - thủy lực. Mỗi bộ phận đều có cấu tạo, chức năng riêng của nó và khi được kết hợp lại với nhau, cơ chế truyền động cho xe nâng người được hình thành.

Bơm tổng thuỷ lực

Đó là bộ phận được sử dụng để cung cấp áp suất nhớt thủy lực đến cơ cấu chạy của xe. Khi piston bị áp suất dầu thủy lực tác động, sự ăn khớp giữa các đĩa ma sát và đĩa thép được thúc đẩy, tạo ra momen xoắn được truyền từ động cơ xuống hộp số.

Ngược lại, khi không có áp suất dầu thủy lực, các đĩa ma sát và đĩa thép sẽ tách ra, ngắt chuyển động từ động cơ đến hộp số.

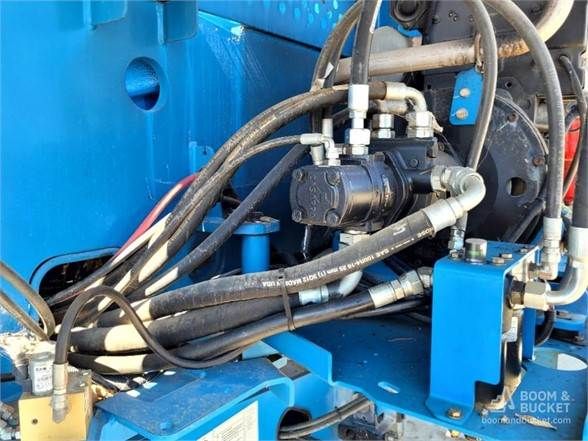

Bơm thủy lực tổng của xe nâng người

Bộ bánh răng hành tinh

Đây là bộ phận được sử dụng để thay đổi tỉ số truyền động giữa trục vào và trục ra được gắn trên bánh của xe nâng người. Bộ bánh răng hành tinh bao gồm bánh răng định tinh ở giữa và các bánh răng hành tinh nhỏ xoay quanh nó.

Bộ bánh răng hành tinh của xe nâng người

Các bánh răng này được chế tạo với các rãnh răng trên mặt ngoài để cho phù hợp với các đĩa ma sát của ly hợp. Khi ly hợp liên kết với một trong hai loại bánh răng này, nó sẽ bị cố định, không thể xoay, làm cho loại bánh răng còn lại phải quay theo một tỉ số xác định.

Bộ điều khiển điện – thuỷ lực

Đó là bộ phận chịu trách nhiệm điều khiển quá trình kết nối hoặc ngắt kết nối giữa bơm tổng và bơm chạy. Bộ điều khiển này bao gồm cả một van điện từ và một van thủy lực.

Van điện từ phản ứng theo tín hiệu điện được cung cấp bởi người điều khiển để thực hiện chuyển động tiến hoặc lùi. Trong khi đó, áp suất dầu thủy lực từ bơm được sử dụng để kích hoạt van thủy lực thắng.

Bộ điều khiển điện – thủy lực của xe nâng người

Khi một trong hai van điện từ chạy tới hoặc chạy lui và van thủy lực thắng được kích hoạt đồng thời cùng một lúc, áp suất dầu thủy lực được truyền bơm chạy, như vậy mới làm cho xe chuyển động tới hoặc lui.

Hy vọng rằng thông tin trong bài viết đã cung cấp cho bạn kiến thức hữu ích về xe nâng người, cấu tạo của hệ thống chạy xe nâng người cũng như giải quyết các thắc mắc về xe nâng người có thắng tay hay không?
